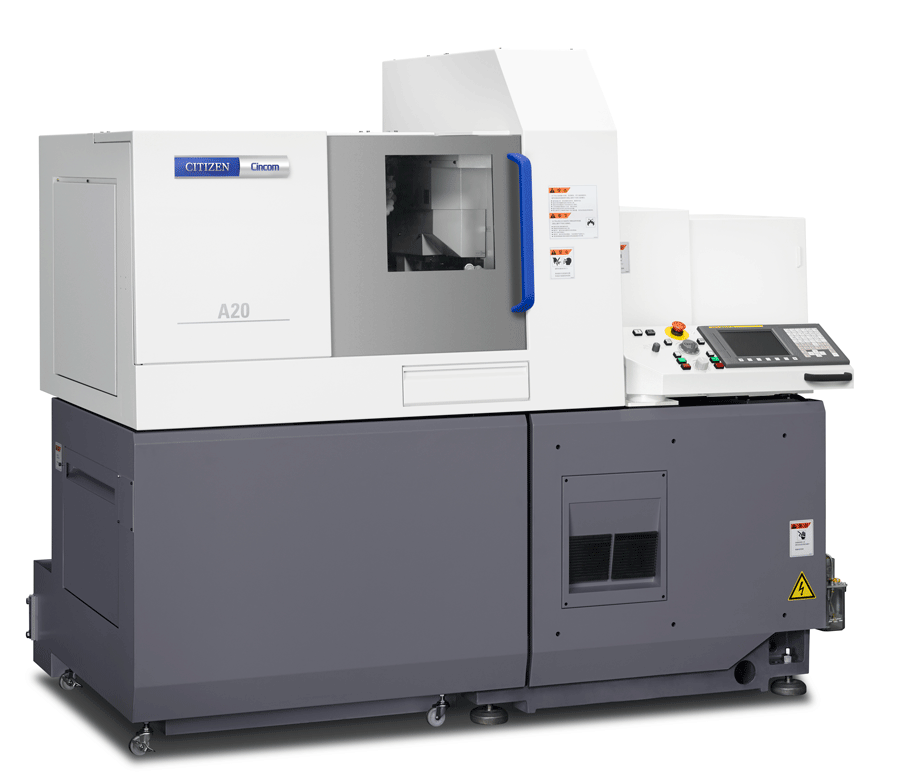

西鐵城走心機-A20-LFV
-
產品參數
產品中心
Product center
LFV＊(低頻率振動切削)是將X/Z各伺服軸沿切削方向進行振動，并與主軸旋轉同步進行的切削技術。可有效解決纏屑、粘刀等各種問題，對應小直徑深孔加工和難削材加工。 |
規格項目 | A20-3F7-LFV |
最大加工直徑 (D) | ?20mm (?25mm 式樣的最大加工長度為 188mm) |

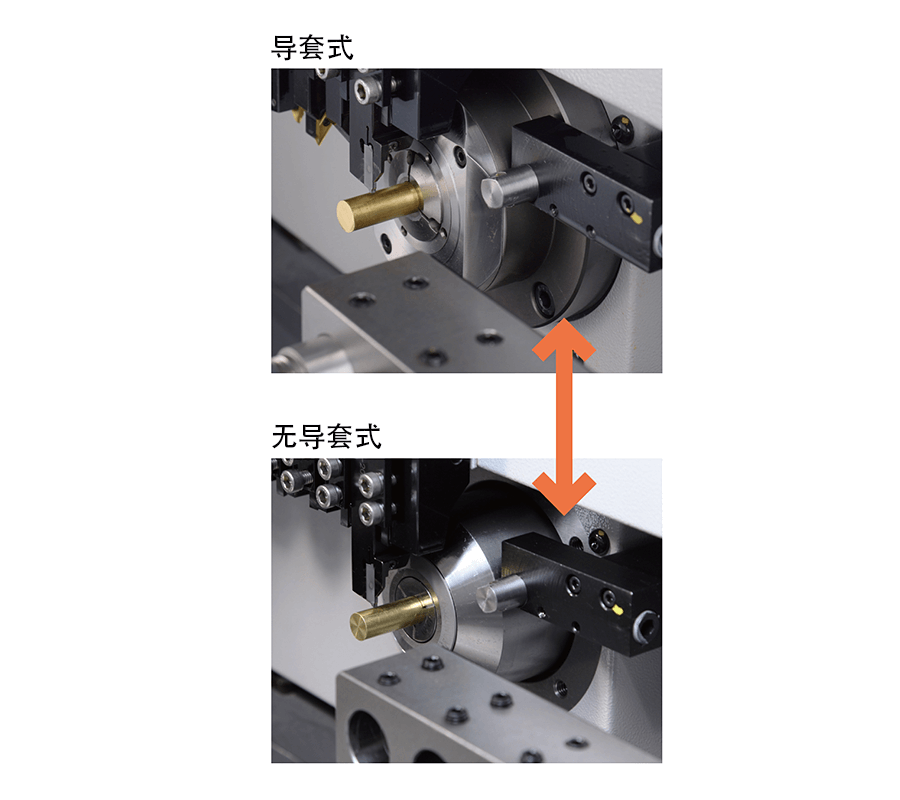

最大加工長度 (L) | GB:200mm/1次裝夾、GBL:2.5D/1次裝夾 |
正面最大鉆孔直徑 | ?10mm |
正面最大攻絲直徑 (攻絲、板牙) | M8 |
主軸貫通孔直徑 | ?26mm |
主軸旋轉速度 | Max.10,000min-1 |
排刀旋轉刀具最大鉆孔直徑 | ?7mm |
排刀旋轉刀具最大攻絲直徑 | M6 |
排刀旋轉刀具主軸旋轉速度 | Max.6,000 min-1 (額定4,500 min-1 ) |
背面主軸最大夾持直徑 | ?20mm（?25mm式樣為選配件） |
背面主軸最大工件伸出量 | 50mm |
背面加工最大鉆孔直徑 | ?8mm |
背面加工最大攻絲直徑 | M6 |
背面主軸旋轉速度 | Max.8,000 min-1 |
產品最大取出長度 | 100mm |
刀具安裝數量 | 21 |
刀具尺寸 | |
刀具 (排刀) | □12x120mm（□13OP) |
套筒 | ?25.4mm |
夾頭·導套 | |
主軸彈簧夾頭 | FC034-M、FC071-M |
背面主軸彈簧夾頭 | FC034-M-K、FC071-M-K |
旋轉刀具彈簧夾頭 | ER11、ER16 |
鉆孔套筒用夾頭 | ER11、ER16 |
導套 | FG206-M / FG521-M |
快速進給速度 | |
全軸 (X1軸除外) | 32m/min |
X1軸 | 18m/min |
電機 | |
主軸驅動用 | 2.2/3.7kW |
刀具主軸驅動用 | 0.75kW |
背面主軸驅動用 | 1.1/1.5kW |
切削油用 | 0.4kW |
潤滑油用 | 0.003kW |
中心高度 | 1,050mm |
輸入功率 | 7.1kVA |
滿載電流 | 20.2A |
主斷路器容量 | 30A |
氣壓裝置 所需氣壓·所需流量 | 0.5Mpa·47NL |
重量 | 2,200kg |

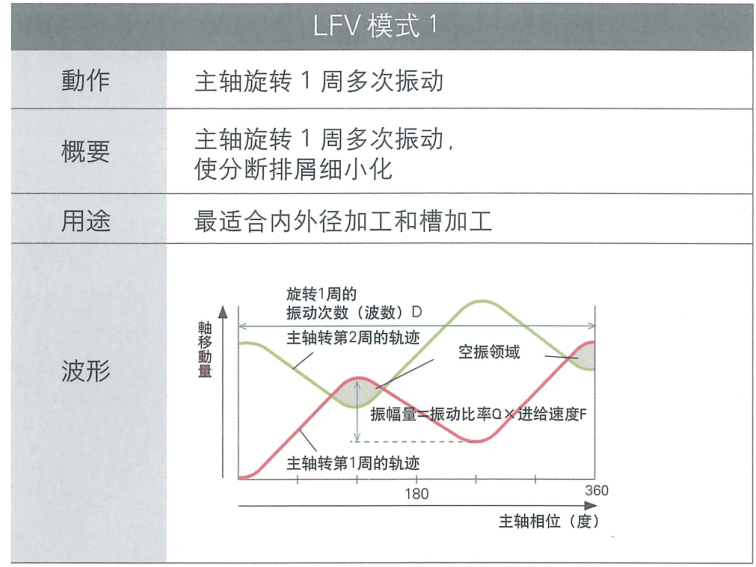

波形
------------------------------------------------------------------------------------
振動模式

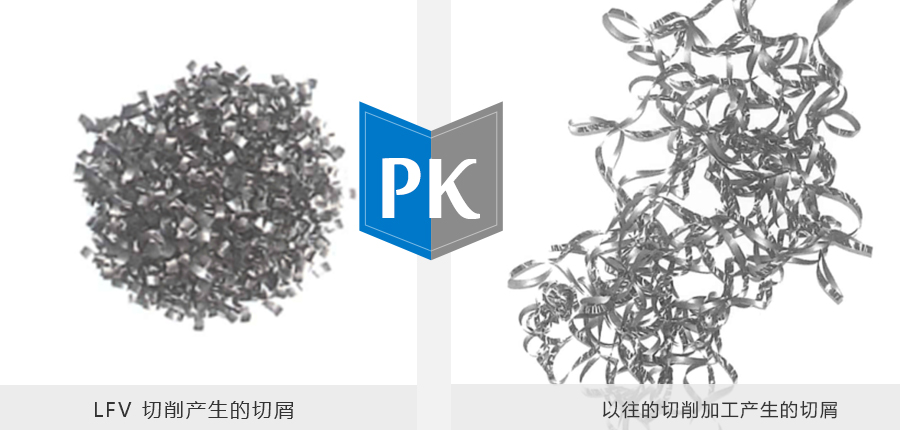

切削比較 同重量（SUS304）
|
